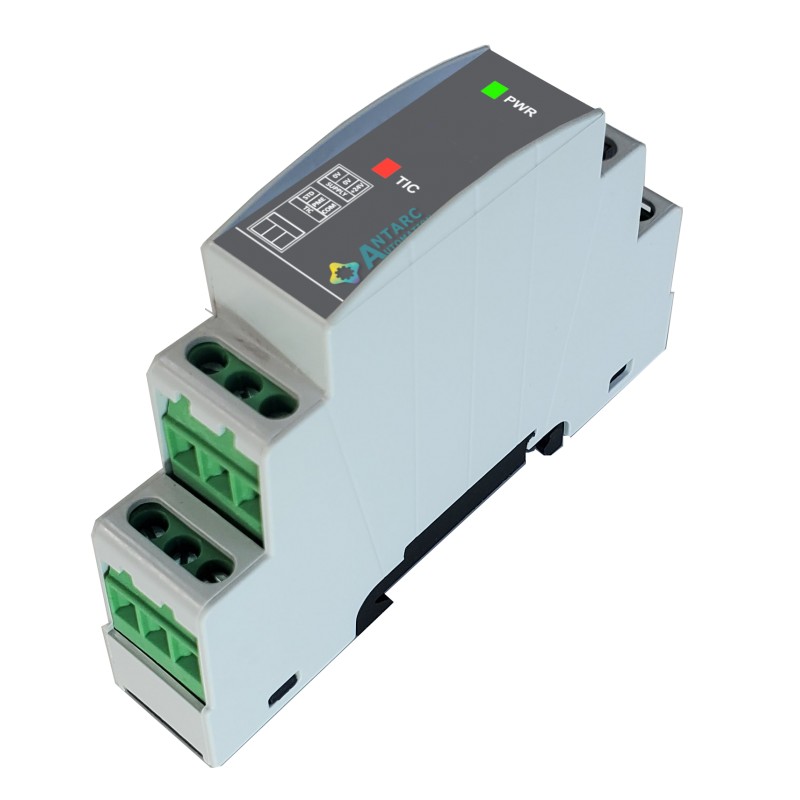

TicBooster: amplificateur de signal TIC multi-sortie

Description :

Le TicBooster® est une interface dédiée au traitement du signal TIC brut. Il est destiné aux installations où le signal TIC doit être partagé entre plusieurs appareils. Si l’un des équipements a une interface peu collaborative (ie. DEIE), ou bien dans le cas de compteurs avec un niveau de sortie relativement faible (SAPHIR, LINKY), un ou plusieurs appareils peuvent ne plus détecter correctement le signal TIC en raison d’un niveau devenu trop faible.

Le TicBooster® dispose d’une entrée haute impédance. Elle permettant le raccordement en parallèle de n’importe quel appareil, sans aucun impact sur le niveau du signal TIC du compteur. Plusieurs TicBooster® peuvent être installés en parallèle si requis.

Il propose deux sorties TIC. Le signal de sortie est rigoureusement identique au signal d’entré, avec un niveau amplifié de 25%. Les deux sorties sont indépendantes (un amplificateur dédié par sortie) ; de fait, la charge d’une sortie n’affecte pas le niveau de la seconde. Les deux équipements connectés bénéficient d’un signal amplifié et non perturbé par un tiers. A noter qu’il est possible de connecter plusieurs équipements à une même sortie.

Avantages :

• Boitier modulaire DIN, 1 unique emplacement compatible avec les tableaux domestiques
• Compatible avec tous les compteurs à sortie TIC : BLEU, LINKY, JAUNE, PME-PMI, VERT/ICE, SAPHIR, mode Historique ou standard, TIC 1200 ou 9600
• Aucune configuration n'est requise
• Diagnostique complet via 2 LEDs
• Alimentation 10-30VDC

Informations techniques :

Liste non exhaustive de compteurs supportés :

• Compteurs bleus électroniques (CBE / CBEMM / CBETM – Mono/Tri) : Landis&Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (suivant FW) /, Sagem S10C2, U3C2, C1000, C2000 / C2000-4, ...
• Compteurs LINKY : mono et triphasés
• Compteurs jaunes électroniques (CJE) : Sagem C3000, Actaris A70TJ, A12ETJ, ...
• Compteurs verts électroniques (émeraude) (ICE-2Q et ICE-4Q) : Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
• Compteurs PME-PMI : Landis&Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
• Compteurs SAPHIR : SagemCom C3500, ALTYS, …
• Cohabitation : DEIE, Concentrateur MAEC, …
• Le compteur SL7000 ne dispose pas d'une sortie TIC

Alimentation électrique :

• Tension …………………………………………………………………………………………………  24-30VDC
• Consommation ………………………………………………………………  0,6W - 25mA (typ.) @ 24V DC

Raccordements :

• Alimentation, bus, TIC …………………………………………………………… Borniers à vis pas de 5.0 mm

Géométrie :

• Dimensions  ………………………………………………………………………  18 (L) x 98 (h) x  62 (P) mm
• Poids …………………………………………………………………………………………………………… 55g
• Fixation ………………………………………………………………………………… Sur rail DIN symétrique
• Position de fonctionnement ………………………………………………………………………… indifférente

Ambiance :

• Température de fonctionnement …………………………………………………………………… -20°C - 80°C
• Humidité ambiante ……………………………………………………… 10 – 90 %RH – Pas de condensation
