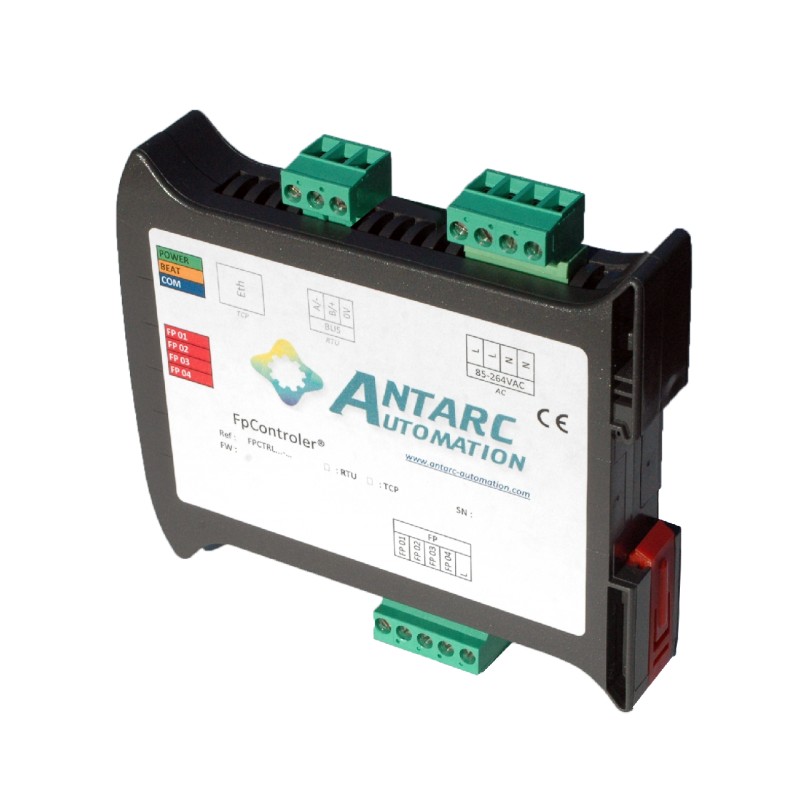

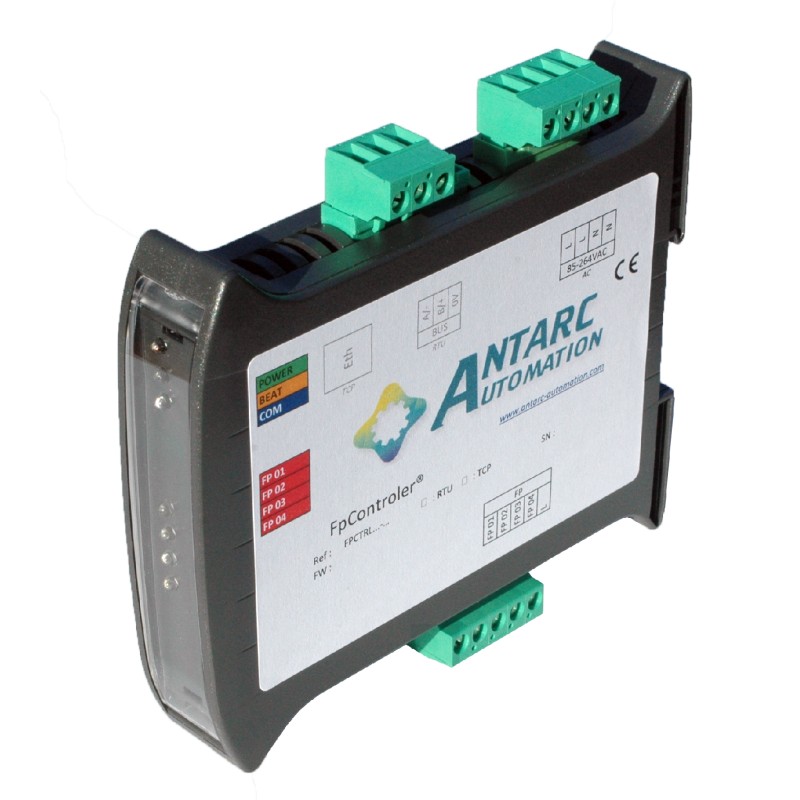

FpControler.04

New product

  • Passerelle de commande Fil Pilote 4 voies
  • Compatible 4 et 6 ordres
  • Jusqu'à 50 radiateurs pilotés
  • modbus RTU ou TCP
  • Alimentation directe 240VAC
  • Mode de démarrage configurable voie par voie
  • Boitier modulaire DIN 22.5mm (1.25U)

Plus de détails

En stock

398,00 € HT

Les Prix sont affichés HT
Les Prix sont affichés HT

En savoir plus

Description :

Le FpControler® est une passerelle modbus vers Fil Pilote. C'est le module idéal pour permettre à une GTB de contrôler une flotte de radiateurs électriques. Elle permet d'adresser 4 zones de manière totalement indépendante. Les sorties sont opto-isolées et autorisent le raccordement d'une cinquantaine de radiateurs de manière indifférente sur les 4 sorties.

Chaque sortie peut être placée dans l'un des modes Confort / Eco / Hors-Gel / Arrêt (4 ordres) / Confort-1°c / Confort - 2°C (6 ordres).

La valeur par défaut du mode de chaque voie à la mise sous tension (ou après un time-out de communication configurable) est ajustable.

La configuration se limite à la définition de l'adresse du module. Cette opération ne nécessite aucun outil dédié, car elle est à réaliser simplement via modbus.

La passerelle est disponible en modbus RTU ou TCP.

Champs d´application :

  • Pilotage via GTB d'une flotte de radiateurs électriques à commande fil pilote.



Informations techniques :

Bus :
  • Bus …………………………………………………………………………………  RS485 sur paire torsadée
  • Vitesse ……………………………………………………………………… 1200, 2400, 9600, 19200 bauds
  • Parité ……………………………………………………………………………………… sans / paire / impaire

ou

  • Bus ………………………………………………………………………  Ethernet sur double paire torsadée
  • Vitesse …………………………………………………………………………………………… 10 / 100M bps
  • Protocole …………………………………………………………………………………………modbus / Jbus
  • Fonctions supportées ………………………………………………………………………………… 3, 6 et 16
  • Longueur de groupement ………………………………………………………………………… 30 registres



Alimentation électrique :
  • Tension ………………………………………………………………………………………………… 85-264VAC
  • Consommation ………………………………………………………………………… 0,7W hors FP (typ. RTU)



Raccordements :
  • Alimentation, bus et FP ……………………………… Connecteur débrochable Phoenix MSTB pas de 5.08
  • Nombre de radiateurs pilotés …………………………………………………………………………… 100 env.



Géométrie :
  • Dimensions  …………………………………………………………………  22.5 (L) x 101 (h) x  119 (P) mm
  • Poids ………………………………………………………………………………………………………… 148g
  • Fixation ………………………………………………………………………………… Sur rail DIN symétrique
  • Position de fonctionnement ………………………………………………………………………… indifférente



Ambiance :
  • Température de fonctionnement …………………………………………………………………… -20°C - 80°C
  • Humidité ambiante ……………………………………………………… 10 – 90 %RH – Pas de condensation
