TicMasterSwitch : passerelle teleinfo modbus + sorties TOR tranches tarifaires

Description :

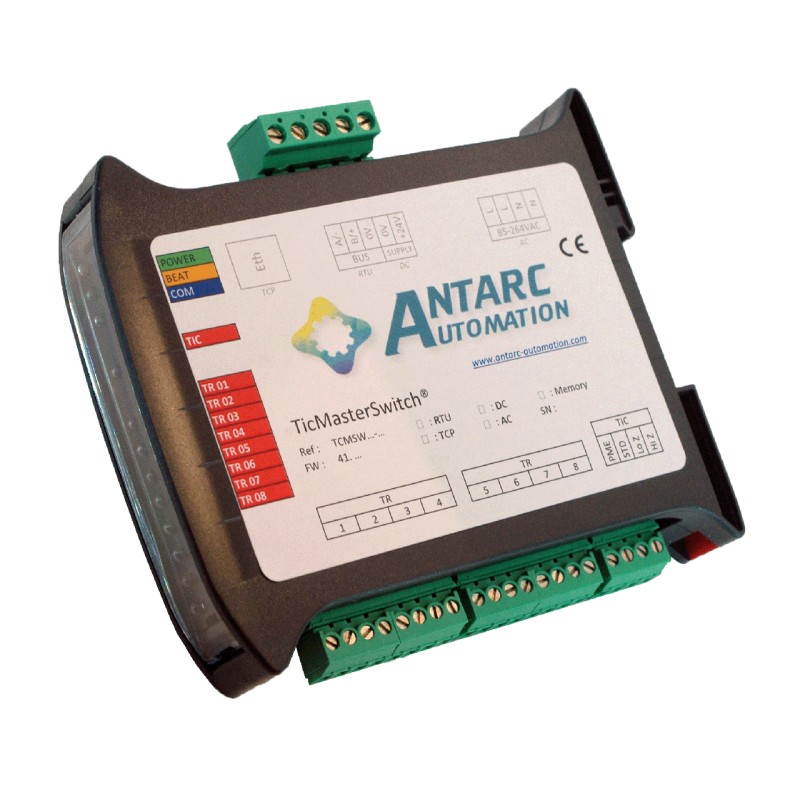

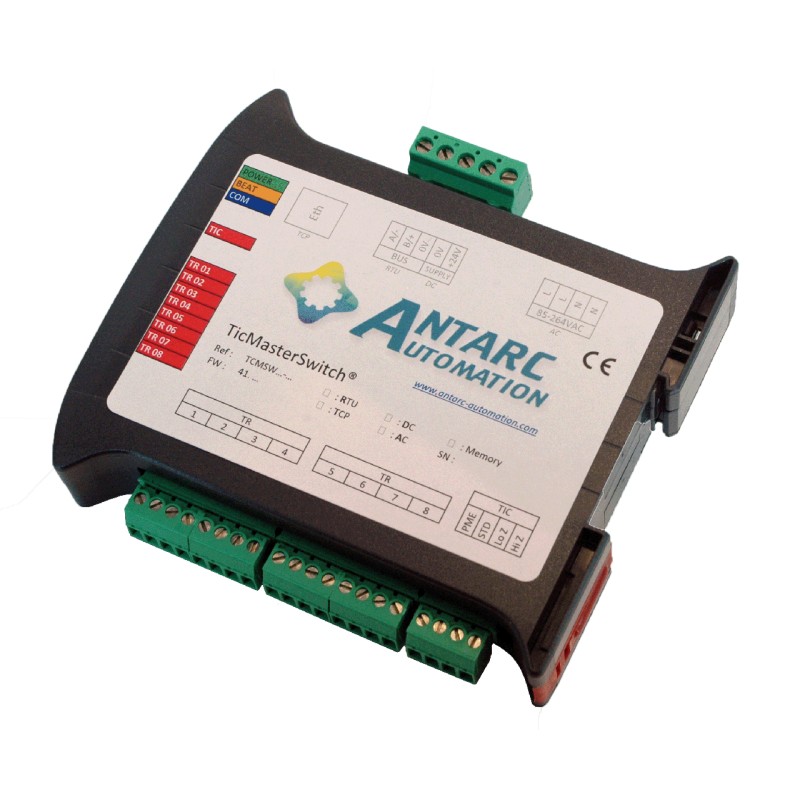

Le TicMasterSwitch® est la fusion d'un TicMaster® et d'un TicSwitch® au sein du même boitier. L'ensemble des fonctionnalités des deux appareils sont disponibles.

TIC :

Le TicMasterSwitch® décode les signaux téléinformation client (TIC) tels que ceux diffusés par les compteurs électroniques EDF/ERDF. Il dispose d'une entrée TIC qui intègre son propre coupleur opto-isolé. Ceci permet de s'affranchir de tous les problèmes de mode commun fréquents dans les TGBT à compteurs multiples et aux longueurs de ligne TIC importantes. L'entrée est configurable en haute ou basse impédance. Cette fonctionnalité autorise la cohabitation directe avec n’importe quel système tiers (DEIE, ...) .

Fonctionnalités "TicMaster®" :

Le TicMasterSwitch® est compatible avec les tous les compteurs Bleus (CBE), jaunes (CJE), Vert (émeraude) (ICE), PME-PMI ainsi que SAPHIR. Il supporte toutes les vitesses de TIC (1200 ou 9600 bauds) aussi bien que les compteurs en injection (4Q – PME-PMI / Emeraude / Saphir).

Le firmware est conforme au document normatif ERDF « ERDF-NOI-CPT_0x ». Plus de 550 « étiquettes » TIC sont décodées ; jusqu'à 1100 grandeurs sont individuellement accessibles. Le TicMasterSwitch® réalise de nombreux traitements pour pallier aux défauts intrinsèques de la TIC (informations à déduire de l’absence de certaines données, mélange des informations de toutes le tranches tarifaires en PME-PMI, CRC manquant systématiquement sur certaines étiquettes, …). Il synthétise également des index totaliseurs (toutes tranches tarifaires confondues) et par énergie, donnant un accès immédiat aux courbes de charge.

Fonctionnalités "TicSwitch®" :

Le TicMasterSwitch® exploite les signaux téléinformation client (TIC) pour en extraire la plage tarifaire en cours et afficher cette information sur l'un de ses 8 contacts secs NO.

Il est en mesure de reporter les plages suivantes :

• Bleu (CBE)  : jusqu'à 6 plages (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
• Linky (LNK): 1 à 8
• Jaune (CJE) : 6 plages (HPE/HCE/HPH/HCH/P/PM)
• Vert (ICE) : jusqu'à 8 plages (PM/HH/HPE/HCE (A5 EJP) à P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base))
• Vert (ICE-4Q Injection) : jusqu'à 8 plages (P/HPH/HCH/HPE/HCE/XXX/XXX/XXX)
• PME-PMI : jusqu'à 8 plages (P/HPH/HPD/HCH/HCD/HPE/HCE/JA) selon PTCOUR1 ou PTCOUR2
• SAPHIR : jusqu'à 8 plages (P/HPH/HCH/HPE/HCE/XXX/XXX/XXX) selon PTCOURD ou PTCOURF

Avec les compteurs CBE, CJE et ICE-2Q le TicSwitch® décode la période de soutirage en cours.

Avec les compteurs ICE-4Q, PME-PMI et SPAHIR, le TicSwitch® peut être configurer pour décoder :

• ICE-4Q : La période tarifaire de soutirage ou bien d'injection.
• PME-PMI : La période tarifaire de PTCOUR1 ou bien de PTCOUR2
• SAPHIR : La période tarifaire de PTCOURD ou bien de PTCOURF

La configuration est faite simplement via un registre modbus dédié.

Divers :

Les sorties TOR non utilisées pour l'affichage des plages tarifaires peuvent etre réaffectées à un pilotage via modbus.

Mise en service :

Le TicMasterSwitch® est livré prêt à l’utilisation. Mise à part l’ajustement de son adresse modbus, aucune configuration n’est requise pour son fonctionnement. La configuration de la voie TIC ainsi que construction de la table modbus sont automatiques. Aucun logiciel ni matériel dédié n’est nécessaire.

Pour les applications demandant une haute fiabilité, des fonctions de supervision et d’alarme sont activables.

Le TicMasterSwitch® est équipé de plusieurs voyants led à la signification et au comportement clair et précis. Ils permettent une mise en service rapide, sure et efficace. Des fonctions de monitoring de chaque voie TIC sont également accessibles via modbus. Elles donnent accès au suivi individuel du bon fonctionnement ou au diagnostic à distance de chaque voie TIC.

Le fonctionnement du TicMasterSwitch® est rigoureusement identique à celui de tous les TicMasters® et TicMasterPro®. L'utilisateur peut ainsi passer de l'un à l'autre dans la plus totale transparence.

La version M permet la mémorisation de tous les données même en l'absence d'alimentation. Cela permet de travailler avec les PME-PMI et les Vert 4Q en injection comme avec les autres compteurs (disponibilité de toutes les index en même temps).

Champs d´application :

• GTB / GTC
• Système de gestion et d’optimisation de l’énergétique
• Monitoring énergétique
• Système de télé relève

Sites visés :

• Petit immeuble
• Privatif (consommation + production PV)
• Entrepôt logistique
• Petit TGBT
• Petit collectif

Informations techniques :

Nombre de voies d'entrée TIC : 1

Liste non exhaustive de compteurs supportés :

• Compteurs bleus électroniques (CBE / CBEMM / CBETM – Mono/Tri) : Landis&Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (suivant FW) /, Sagem S10C2, U3C2, C1000, C2000 / C2000-4, ...
• LINKY mono et tri
• Compteurs jaunes électroniques (CJE) : Sagem C3000, Actaris A70TJ, A12ETJ, ...
• Compteurs verts électroniques (émeraude) (ICE-2Q et ICE-4Q) : Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
• Compteurs PME-PMI : Landis&Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
• Compteurs SAPHIR : SagemCom C3500, ALTYS, …
• Cohabitation : DEIE, Concentrateur MAEC, …

Bus :

• Bus …………………………………………………………………………………  RS485 sur paire torsadée
• Vitesse ……………………………………………………………… 1200, 2400, 9600, 19200, 56700 bauds
• Parité ……………………………………………………………………………………… sans / paire / impaire
• Protocole …………………………………………………………………………………………modbus / Jbus
• Fonctions supportées ………………………………………………………………………………… 3, 6 et 16
• Longueur de groupement ………………………………………………………………………… 16 registres

Alimentation électrique :

• Tension ………………………………………………………………………………  10-30VDC ou 85-264VAC
• Consommation ………………………………………………………………  0,36W - 15mA (typ.) @ 24V DC

Raccordements :

• Alimentation et bus …………………………………… Connecteur débrochable Phoenix MSTB pas 5.08
• Voies TIC …………………………………………………Connecteur débrochable Phoenix MCV pas 3.81

Géométrie :

• Dimensions  …………………………………………………………………  22.5 (L) x 101 (h) x  119 (P) mm
• Poids …………………………………………………………………………………………………………  125g
• Fixation ………………………………………………………………………………… Sur rail DIN symétrique
• Position de fonctionnement ………………………………………………………………………… indifférente

Ambiance :

• Température de fonctionnement …………………………………………………………………… -20°C - 80°C
• Humidité ambiante ……………………………………………………… 10 – 90 %RH – Pas de condensation
