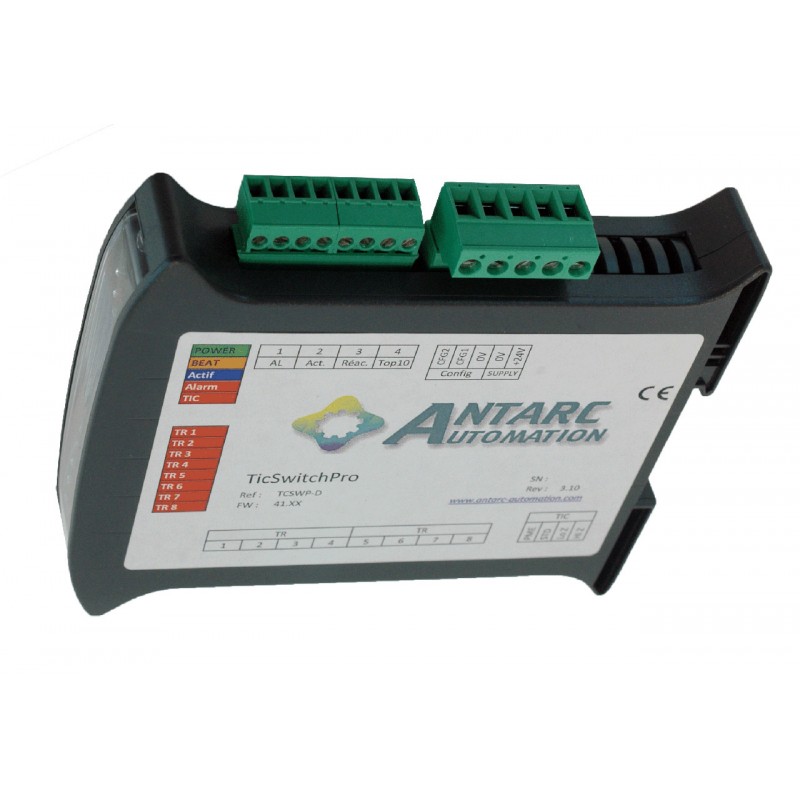

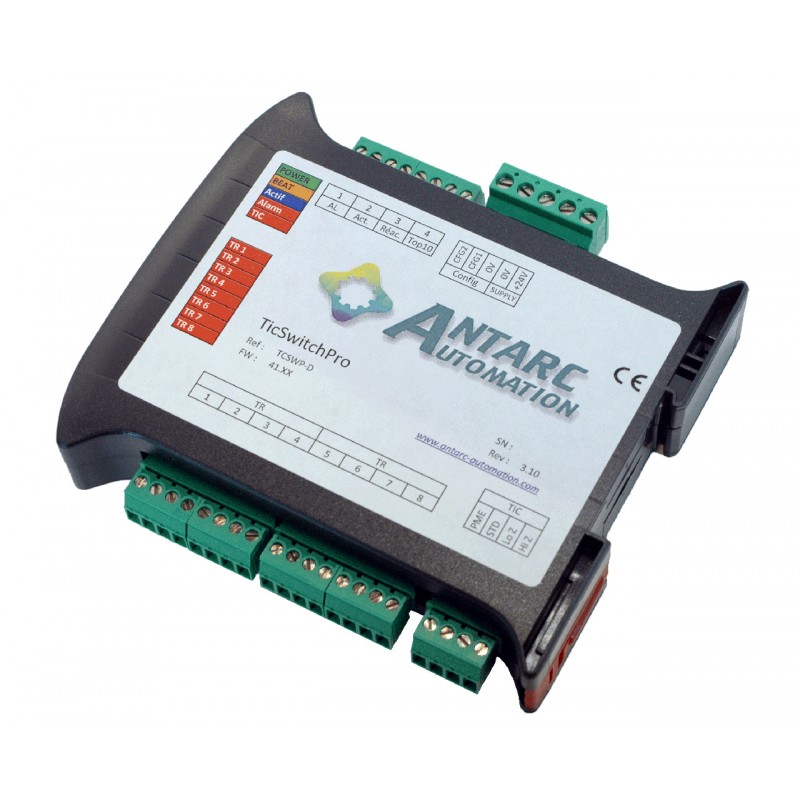

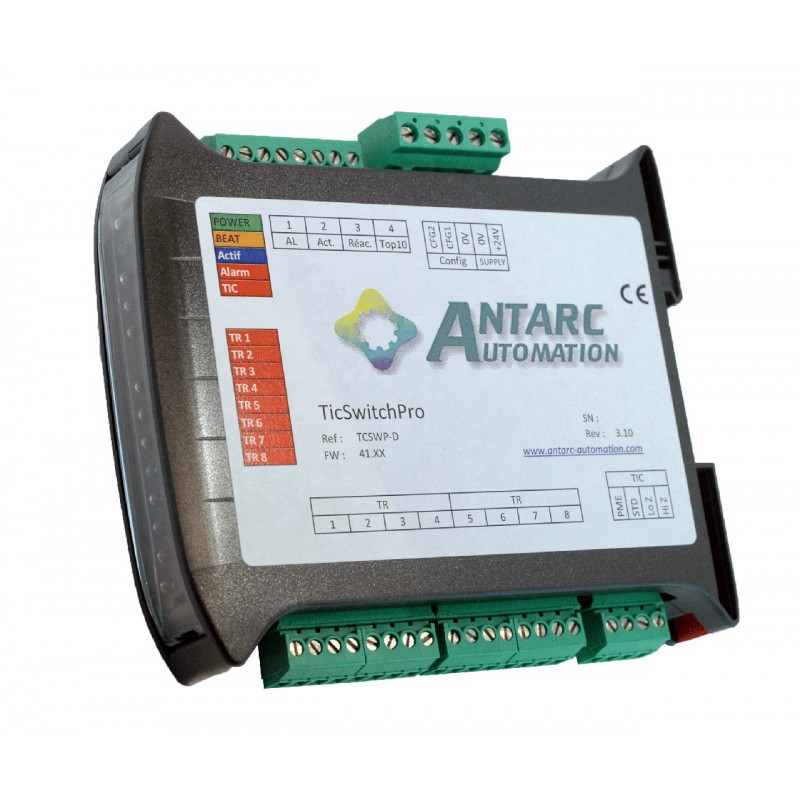

TicSwitch

New product

  • 1 entrée TIC
  • 8 sorties TOR pour plages tarifaires
  • 4 sorties impulsionnelles énergie (Version Pro et Délesteur)
  • plages tarifaires
  • Compteur CBE/LNK/CJE/ICE/PME-PMI/SAPHIR
  • Soutirage et Injection
  • Alimentation 10-30VDC ou 85-264VAC (suivant version)
  • Poids d'impulsion jusqu'à 10Wh/pulse (suivant version)

Plus de détails

437,00 € HT

Les Prix sont affichés HT
Les Prix sont affichés HT

En savoir plus

Description :

Le TicSwitch® décode les signaux téléinformation client (TIC) de tous les compteurs électroniques ERDF pour en extraire la plage tarifaire en cours. L'information est mise à disposition sur 8 contacts secs NO. Sur la version Pro, les informations de comptage d'énergie active, réactive et le Top10 sont disponibles sur contact OptoMos. Un contact dédié (OptoMos) est disponible pour l'alarme "Défaut signal TIC".

Le TicSwitch® offre une compatibilité maximale avec les tous les compteurs électroniques Bleus (CBE), jaunes (CJE), PME-PMI, Vert (ICE / émeraude) ainsi que SAPHIR, dès que ces derniers sont pourvus d'une sortie TIC (configurée à 1200 ou 9600 bauds). Les compteurs en injection sont également supportés (cogénération, PV, éolien).

La version Délesteur est dédiée aux systèmes de délestage utilisant les impulsions énergie pour fonctionner. Les impulsions d'énergie Active et Réactive délivrées sont issues de la consommation sur la période Top10 et non des index. Sur le moyen terme, il y a un léger écart entre la somme des impulsions et les index. Le poids d'impulsion est identique pour tous les types de compteur. Il est sélectionnable entre 100 Wh (défaut) ou 10 Wh via un pontage externe. La version "D" émet les impulsions à la fréquence de 20Hz, ce qui autorise les souscriptions jusqu'à 720kW. La version modifiée "DH" passe à une fréquence de 60Hz permettant d'atteindre les souscriptions de 2MW.

Le TicSwitch® est compatible avec les tarifs suivants:

  • Bleu (CBE) : jusqu'à 6 plages (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
  • Linky (LNK) : 1 à 8
  • Jaune (CJE) : 6 plages (HPE/HCE/HPH/HCH/P/PM)
  • Vert (ICE) : jusqu'à 8 plages (PM/HH/HPE/HCE (A5 EJP) à P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base))
  • Vert (ICE-4Q Injection) : jusqu'à 8 plages (P/HPH/HCH/HPE/HCE/XXX/XXX/XXX)
  • PME-PMI : jusqu'à 8 plages (P/HPH/HPD/HCH/HCD/HPE/HCE/JA) selon PTCOUR1 ou PTCOUR2
  • SAPHIR : jusqu'à 8 plages (P/HPH/HCH/HPE/HCE/XXX/XXX/XXX) selon PTCOURD ou PTCOURF

Avec les compteurs CBE, CJE et ICE-2Q le TicSwitch® décode la période de soutirage en cours.

Avec les compteurs ICE-4Q, PME-PMI et SAPHIR, le TicSwitch® peut être configurer pour décoder :

  • ICE-4Q : La période tarifaire de soutirage ou bien d'injection
  • PME-PMI : La période tarifaire de PTCOUR1 ou bien de PTCOUR2
  • SAPHIR : La période tarifaire de PTCOURD ou bien de PTCOURF

Cette configuration est faite simplement par la mise en place d'un strap sur le bornier dédié.

Un second strap permet de configurer les sorties "énergie" (Version Pro et Délesteur:

  • Bleu (CBE)  : sans effet
  • Linky (LNK) : sans effet
  • Vert (ICE) : soutirage ou injection
  • PME-PMI : énergie 1 ou 2 (soutirage), énergie injectée (injection)
  • SAPHIR : Distributeur ou Fournisseur (soutirage), Distributeur (injection)

L'entrée intègre son propre coupleur opto-isolé. Ceci permet de s'affranchir de tous les problèmes de mode commun fréquents dans les TGBT à compteurs multiples et aux longueurs de ligne TIC importantes. L'entrée est configurable en haute ou basse impédance. Cette fonctionnalité autorise la cohabitation avec n’importe quel système tiers (DEIE, ...) .

Le TicSwitch® est livré prêt à l’utilisation. Aucun logiciel ni matériel dédié n’est nécessaire.

Champs d'application :
  • GTB / GTC
  • Système de gestion et d’optimisation de l’énergétique
  • Monitoring énergétique
  • Délesteur

Informations techniques :

Nombre de voie d'entrée TIC : 1
Nombre de sorties TOR : 8



Compteurs supportés :
  • Compteurs bleus électroniques (CBE / CBEMM / CBETM – Mono/Tri) : Landis&Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (suivant FW) /, Sagem S10C2, U3C2, C1000, C2000 / C2000-4, ...
  • LINKY mono et tri
  • Compteurs jaunes électroniques (CJE) : Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • Compteurs verts électroniques (émeraude) (ICE-2Q et ICE-4Q) : Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • Compteurs PME-PMI : Landis&Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • Compteurs SAPHIR : SagemCom C3500, ALTYS, …
  • Cohabitation : DEIE, Concentrateur MAEC, …



Sorties :
  • 8 Relais 1A/30VDC - 0,5A/125VAC (Toute version)
  • 4 OptoMos 48V/200mA AC/DC (Version Pro et Délesteur)

Alimentation électrique :
  • Tension ………………………………………………………………………………  10-30VDC ou 85-264VAC
  • Consommation ………………………………………………………………… 0,7W - 30mA (typ.) @ 24VDC



Raccordements :
  • Alimentation …………………………………………… Connecteur débrochable Phoenix MSTB pas 5.08
  • Voie TIC ………………………………Connecteur débrochable Phoenix MCV pas 3.81/RJ45 (PME-PMI)
  • Sorties  ……………………………………………………Connecteur débrochable Phoenix MCV pas 3.81



Géométrie :
  • Dimensions  …………………………………………………………………  22.5 (L) x 101 (h) x  119 (P) mm
  • Poids ………………………………………………………………………………………………………… 140g
  • Fixation ………………………………………………………………………………… Sur rail DIN symétrique
  • Position de fonctionnement ………………………………………………………………………… indifférente



Ambiance :
  • Température de fonctionnement ………………………………………………………………… -20°C - 80°C
  • Humidité ambiante …………………………………………………… 10 – 90 %RH – Pas de condensation

Téléchargement

Mapping des sorties TicSwitch

Fichier de mapping des tranches tarifaires sur les sorties en fonction de la souscription

Téléchargement (42.91k)
