EvControler

New product

  • Gestion complète de la charge VE
  • Configuration complète de la charge
  • Autonome, commandé ou piloté (modbus RTU, TCP ou Bluetooth)
  • Compatible mono et triphasé
  • Version Pro :
    • Décodage signaux TIC
    • Ajustement temps réel du courant de charge
    • Charge décalée sur tranche tarifaire

Plus de détails

Les Prix sont affichés HT
Les Prix sont affichés HT

En savoir plus

Description :

L'EvControler® prend en charge l'intégralité des fonctions requises pour une borne de charge. Il suffit de lui adjoindre un contacteur de puissance pour que la borne soit opérationnelle. Il est compatible avec les installations en monophasées (jusqu'à 7kW) et triphasée (jusqu'à 22kW).

Les différents paramètres sont configurables via modbus (RTU ou TCP ou Bluetooth). Le démarrage de la charge peut être automatique au raccordement du VE, autorisée par un contact sec, ou via modbus.

Fonctionnalité spécifiques de la version Pro :

L'EvControlerPro® intègre un décodeur de signaux TéléinfoClient (TIC). Il est compatible avec les tous les compteurs Bleus (CBE) et Linky, mono et triphasés, quelque soit leur mode (Historique ou Standard). La valeur de l'abonnement est prise automatiquement en compte pour limiter le courant maximum de charge. L’accès à la tarification EDF en cours (tranche tarifaire) permet de décaler la charge du VE sans intervention humaine. Quelle que soit l’heure de raccordement du VE, l’EvControler® attend alors l’apparition de la tranche tarifaire souhaitée pour démarrer la charge effective. Une méthode spécifique est utilisée pour sortir le VE du sommeil profond suite au décalage de charge. L’entrée de contrôle permet de déroger ponctuellement à l’attente et de démarrer immédiatement une charge.

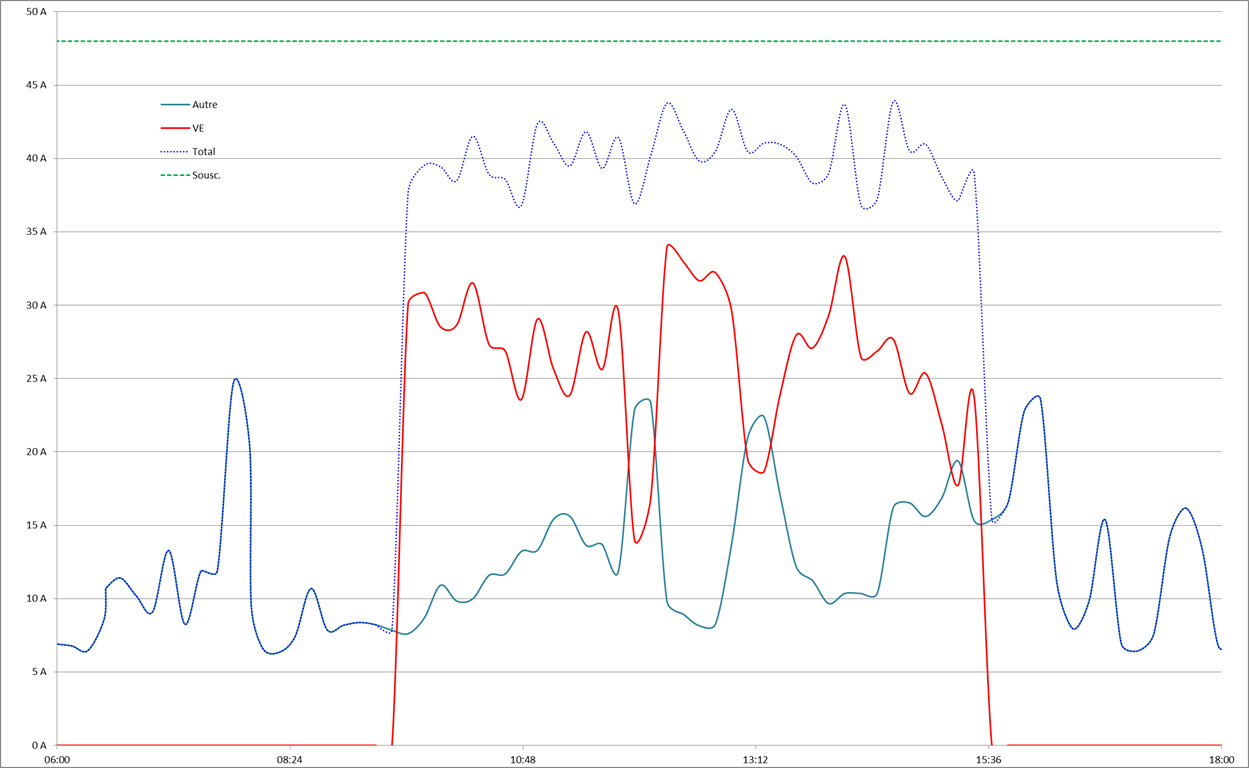

L'EvControlerPro® analyse en permanence la puissance appelée au niveau du compteur électrique. Il ajuste en temps réel le courant de charge de la borne en fonction des autres consommations de l’installation. Le courant de charge est modulé pour exploiter au maximum la part de l’abonnement qui n’est pas consommée par le reste de l’installation. Cela permet d’exploiter un abonnement au maximum, sans en augmenter sa valeur.

Toutes les données TIC sont par ailleurs accessibles via modbus dans une table spécifique.

Champs d´application :
  • Bornes de charge VE



Informations techniques :

Liste non exhaustive de compteurs supportés :
  • Compteurs bleus électroniques (CBE / CBEMM / CBETM – Mono/Tri) : Landis&Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (suivant FW) /, Sagem S10C2, U3C2, C1000, C2000 / C2000-4, ...
  • Compteurs LINKY : mono et triphasés
Bus :
  • Bus …………………………………………………………………………………  RS485 sur paire torsadée
  • Vitesse ……………………………………………………………………… 1200, 2400, 9600, 19200 bauds
  • Parité ……………………………………………………………………………………… sans / paire / impaire

ou

  • Bus ………………………………………………………………………  Ethernet sur double paire torsadée
  • Vitesse …………………………………………………………………………………………… 10 / 100M bps
  • Protocole …………………………………………………………………………………………modbus / Jbus
  • Fonctions supportées ………………………………………………………………………………… 3, 6 et 16
  • Longueur de groupement ………………………………………………………………………… 30 registres



Alimentation électrique :
  • Tension ………………………………………………………………………………………………… 85-264VAC
  • Consommation …………………………………………………………………………… 0,7W-1.1W (typ. RTU)



Raccordements :
  • Alimentation et bus ………………………………… Connecteur débrochable Phoenix MSTB pas de 5.08
  • Voies TIC ……………………………………………… Connecteur débrochable Phoenix MCV pas de 3.81



Géométrie :
  • Dimensions  …………………………………………………………………  22.5 (L) x 101 (h) x  119 (P) mm
  • Poids ………………………………………………………………………………………………………… 105g
  • Fixation ………………………………………………………………………………… Sur rail DIN symétrique
  • Position de fonctionnement ………………………………………………………………………… indifférente



Ambiance :
  • Température de fonctionnement …………………………………………………………………… -20°C - 80°C
  • Humidité ambiante ……………………………………………………… 10 – 90 %RH – Pas de condensation
